SPF Testing – Mobiles PV-Labor
Bei Leistungsminderung oder zur Qualitätskontrolle, mit dem mobilen PV-Labor können Photovoltaikmodule direkt vor Ort umfassend getestet werden. Wir freuen uns, Ihnen einige unserer aktuellen Angebote vorzustellen.
Ortsunabhängige und genaue Leistungsanalysen von Solarmodulen mit mobilem PV-Labor durchführen
Mit Hilfe von Kennlinien-, Elektrolumineszenz-, Infrarot-und HighPot-Messungen werden verdeckte Mängel sichtbar gemacht – zuverlässig, schnell und präzise. So können Schwachpunkte und Risiken aufgedeckt werden, bevor Module ausfallen oder die Sicherheit gefährdet wird.
I/U Kennlinienmessung
Mittels Messung der Strom-Spannungs-Kennlinie wird die Leistung der Module bei Standard-Test-Bedingungen, sowie bei unterschiedlichen Einstrahlungsstärken bestimmt. Ausserdem werden Unregelmässigkeiten in der Kennlinie erkannt.
- Full-Spectrum-Long-Pulse LED Flasher
- Spektrum: Klasse A+ nach IEC 60904 Ed2
- Beleuchtungsinstabilität: < +/- 0.25 % Klasse A+ nach IEC 60904 Ed2
- Örtliche Inhomogenität: < +/- 2 % Klasse A nach IEC 60904 Ed2
- Leistungsmessung: besser +/- 3 % möglich
- Einstrahlung: 200 – 1200 W/m²
Elektrolumineszenz-Prüfung

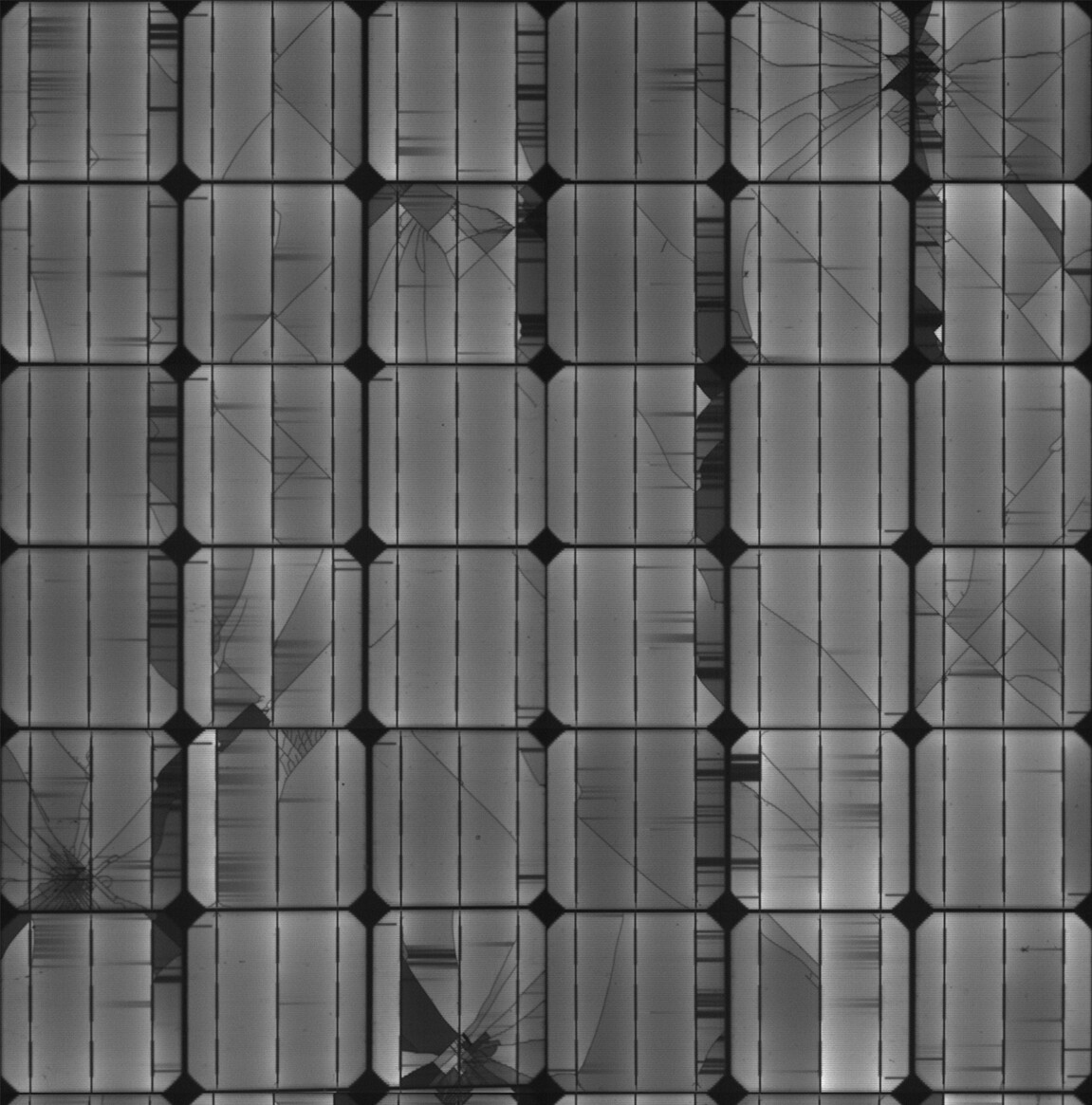

Hochauflösende Elektrolumineszenz-Aufnahmen machen inaktive Bereiche und Mikrorisse auf den Zellen für das menschliche Auge sichtbar.
- 2 MBJ NIR-CCD Kameras, gekühlt
- ca. 300 μm/Pixel (entspricht ca. 20 MPixel pro Modul)
Infrarotmessung
Die integrierte Wärmebildkamera ermöglicht die Erkennung von Diodenfehlern und Hotspots über die Betrachtung des Livebildes.
- Optrisbasierte MBJ IR Kamera
- 160 x 120 Pixel
- Livebilddarstellung auf 24“ Monitor
HighPot-Test
Mit Hilfe von Hochspannungsprüfungen können Isolations- und Erdungsfehler erkannt werden, die leicht zu einem Sicherheitsrisiko werden können.
- Verbindungs-und Diodentest
- Prüfung der Durchgängigkeit der Erdung nach IEC 61730-2 / MST 13
- Prüfstrom bis 30 A, Widerstandsmessung zwischen allen vier Rahmenteilen
- Isolationsprüfung nach IEC 61730-2 / MST 16
- Prüfspannung bis 6 kV, Prüfung auf Ströme < 50 μA
- Prüfung des Isolationswiderstandes unter Benässung nach IEC 61730-2 / MST 17 (optional)
